БЫСТРОРАЗЪЕМНЫЕ
ВЕРТИКАЛЬНЫЕ ТРУБОПРОВОДЫ
В ШАХТАХ И ГЛУБИННЫХ СКАЖИНАХ
В ВЕРТИКАЛЬНЫХ ТРУБОПРОВОДАХ В ШАХТАХ В ОСНОВНОМ ИСПОЛЬЗУЕТСЯ ФЛАНЦЕВОЕ СОЕДИНЕНИЕ.
ОНО УЖЕ В ТЕЧЕНИЕ ДЕСЯТИЛЕТИЙ ПОДТВЕРДИЛО СВОЮ НАДЕЖНОСТЬ И НЕВЫСОКУЮ СТОИМОСТЬ,
НО БОЛЬШИМ И ГЛАВНЫМ НЕДОСТАТКОМ СОЕДИНЕНИЯ ЯВЛЯЕТСЯ ВЫСОКАЯ ПРОДОЛЖИТЕЛЬНОСТЬ
МОНТАЖА И ДЕМОНТАЖА. НА МОНТАЖ 1000 МЕТРОВОГО СТАВА МОЖЕТ УЙТИ БОЛЬШЕ МЕСЯЦА.
Альтернативным вариантом соединения вертикальных тру- Таким образом ниппель и раструб соединяются друг с другом
бопроводов является так называемая быстроразъемная систе- продольным силовым замыканием.
ма ZSM германского производства компании Carl Hamm, позво-
ляющая в течении двух суток собрать например километровый
трубопровод диаметром 400 мм.

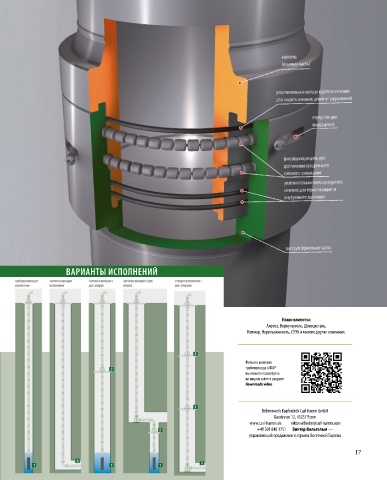

Принцип работы муфты продемонстрирован на последую-
щих картинках.
ВАРИАНТЫ ИСПОЛНЕНИЙ
Для демонтажа фиксирующие цепи вытягиваются
После этого трубопровод можно разъединить.
Для избежания попадания сора в соединение отверстие за-
крывается металлической пластиной.
В 2003 году был установлен первый шахтный трубопровод
с использованием технологии ZSM. С тех пор реализовано уже Наши клиенты:
более несколько сотен проектов в Германии и за рубежом. Для Алроса, Воркутауголь, Донецксталь,
российской компании Алроса в 2014 году были поставлены три Колмар, Норильскникель, СУЭК и многие другие компании.
вертикальных трубопровода диаметром 250 мм и длиной 550 ме-
тров со специальным керамическим покрытием. Трубопроводы
Муфта состоит из ниппеля (втычная часть соединения) кото- уже многократно собирались и разбирались (для проведения ре-
рый имеет три канавки для уплотнительных колец и две канавки гламентных работ с насосом) и зарекомендовали себя как очень
для цепей соединения. эффективное, высокотехнологическое и надежное решение для Фильм о монтаже
Раструб (приемная часть) имеет две внутренние канавки для откачки подземных вод. трубопровода в ЮАР
цепей. В шахтах, в засимости от ситуации в стволе и в зависимости вы можете посмотреть
Перед монтажом в уплотнительные канавки ниппеля встав- от предназначения трубопровода могут использоваться различ- на нашем сайте в разделе
ляются уплотнительные кольца. Ниппель вставляется в раструб ные системы исполнения представленные на рисунке. downloads video
без вспомогательных средств. Для принятия торсионных момен- Преимущество соединения заключается в очень быстром
тов насоса опционально могут использоваться стопоры для пре- монтаже или демонтаже (например при необоходимости ремон-
дотвращения проворачивания труб. та подвешанного откачивающего насоса) и в значительно мень-
Канавки на ниппеле и на раструбе образуют две кольцеобраз- шем пространстве для трубопровода. Röhrenwerk Kupferdreh Carl Hamm GmbH
ные полости для цепей. Компания уже более 10 лет работает на рынке СНГ и зареко- Gasstrasse 12, 45257 Essen
Через отверстия раструба вручную вводятся фиксирующие мендовала себя как надежный партнер не имевший за все годы www.carl-hamm.de viktor.wilhelm@carl-hamm.com
цепи. Инструмент для этого не требуется. не единой рекламации. И Е +49 201 848 1751 Виктор Вильгельм —
управляющий продажами в странах Восточной Европы
